Про Yagi на 27 МГц ...

[Pilot]

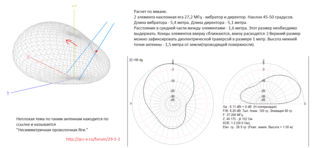

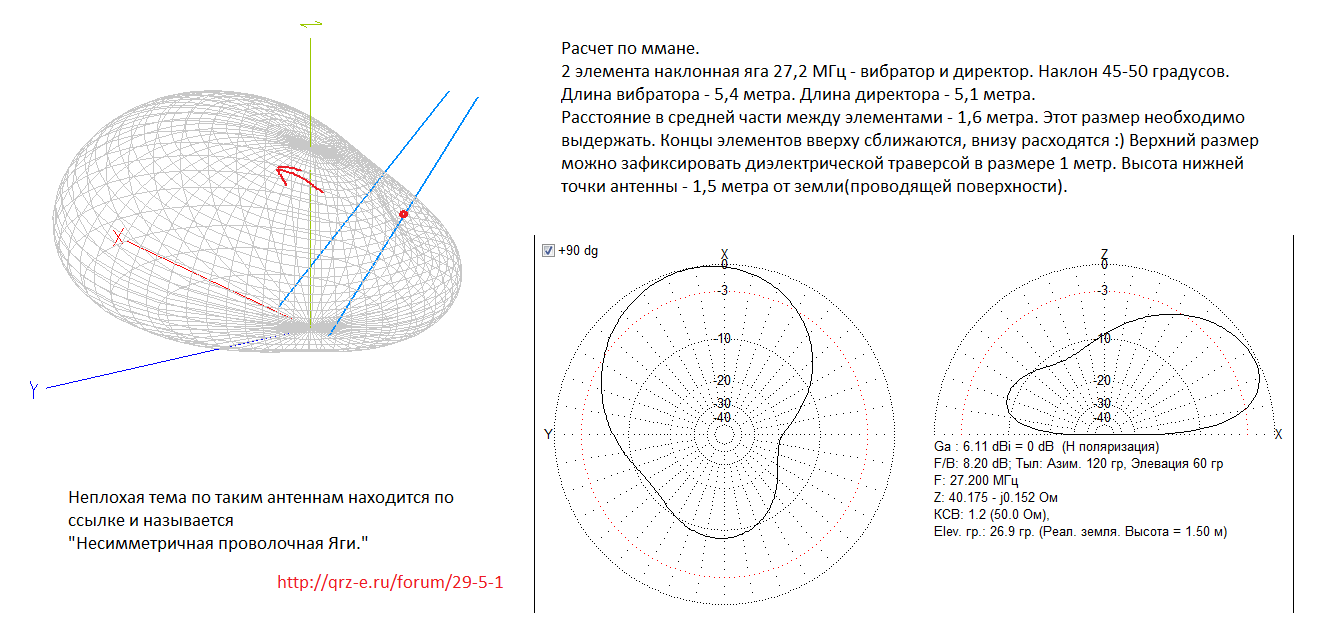

Для начала не классика Расчеты в ммане...

[Pilot]

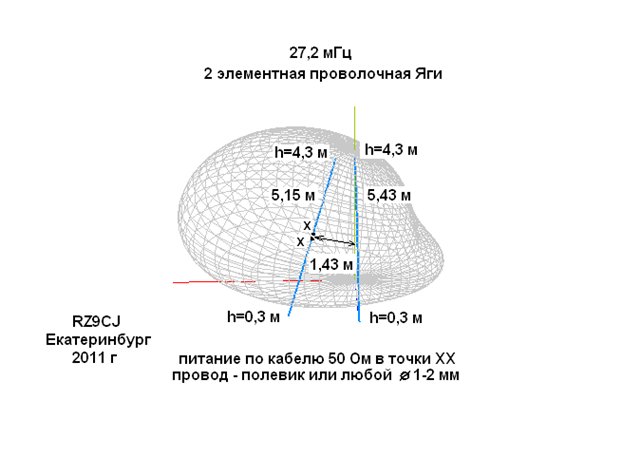

Просматривал темы по антеннам и таки хорошие люди уже выкладывали такую наклонную несимметричную ягу от RZ9CJ - вот ссылка на пост viewtopic.php?f=50&t=861&start=10#p25271

А вот сам файлик ммановский

[Pilot]

Продолжаем

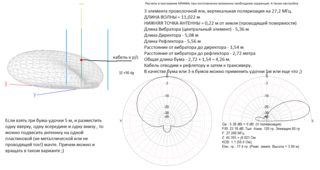

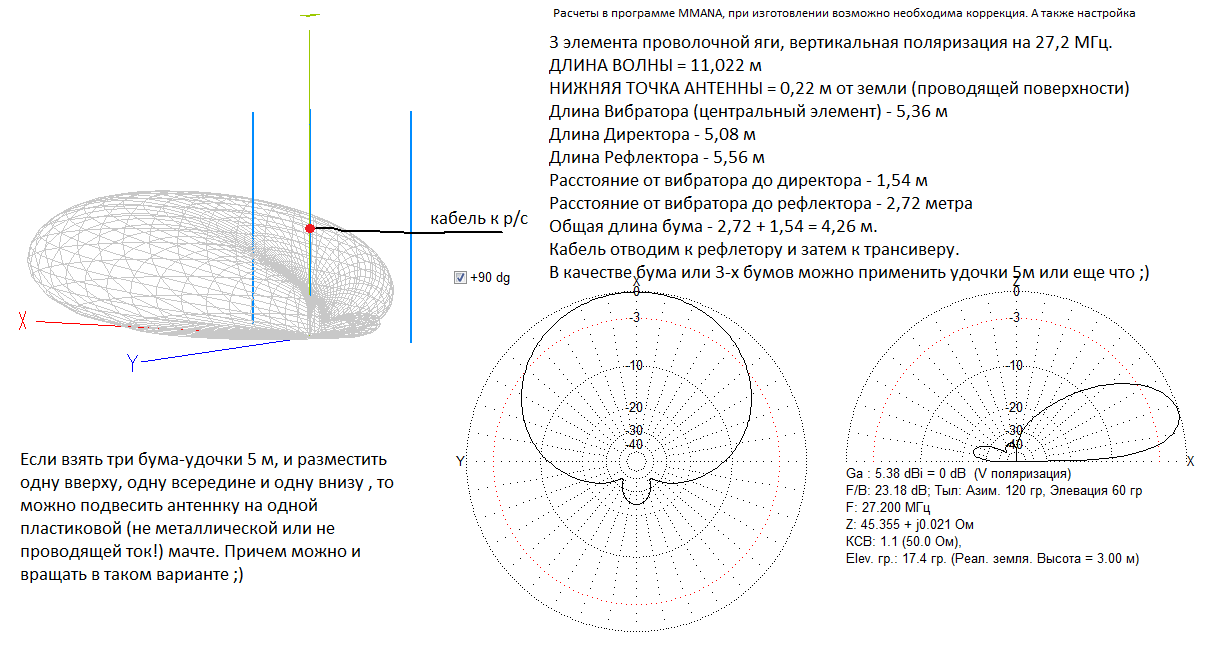

Почти классический вариант вертикальных 3 элемента Яги...

Думаю такую антеннку можно аки гамак сделать и на мачту навесить пластиковую. Расчеты по ммане и нижний конец вибратора всего в 0,22 метра от земли... шо интересно

[Pilot]

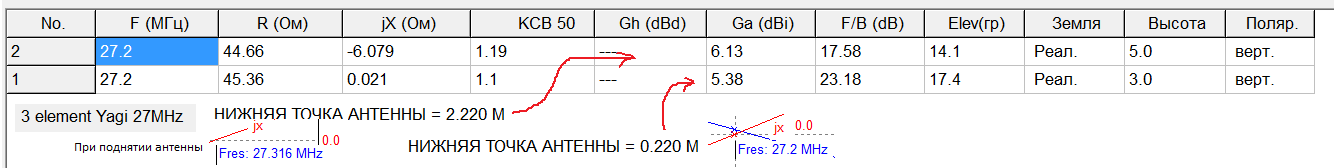

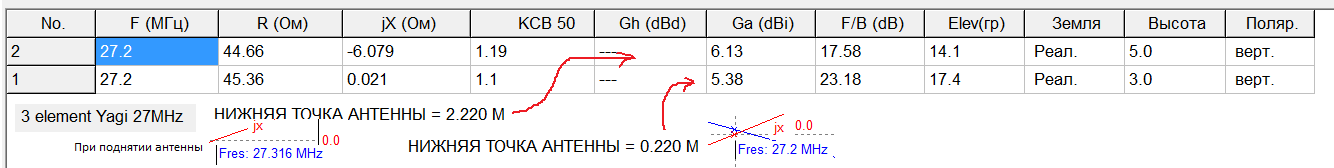

Поднимаем вертикальную ягу вверх на 2 метра...

Видим изменения по расчету - резонанс сместился вверх, усиление чуток возросло, стал меньше угол излучения к горизонту. Ровняемся по рефлетору как самому длинному - 5,56 м + 0,22 м от земли - изначально мачту высотой 6-7 метров нада бы, а вот при поднятии еще на 2 метра - соответственно 9 метров нуно мачту диэлектрическую...
