Как перемотать антенну, или что делать если поломал рабочую!

[Krash]

Итак, на выходных собрался я подготовить антенну (Lemm AT-1500) к суровым условиям пред зимнего и зимнего сезона. Купил Литол, запасся инструментом и свободным временем и приступил.
Дошел до самого сокровенного места антенны, катушке, и тут произошла беда

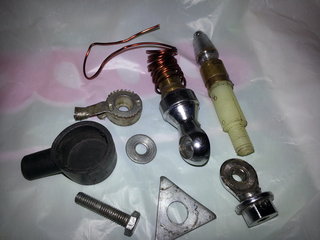

Вместо того чтоб открутится с катушки штырю, лопнула пластмассовый цилиндр на резьбе. Итог такой поломки очевиден, катушка потеряла целостность, а медная проволка висит как сопли

Как говорится: "горю моему не было границ"!
Но тут я вспомнил что у меня есть старая, отданная в дар антенна Lemm, которая работает с согласующей катушкой, а основания антенны с той самой катушкой у меня нет!(Подарена без этой части)

После не долгих размышлений с Юрой (Pilot), что делать, мы решили встретится в воскресенье и сделать антенну.
Итак, разобрав обе антенны мы взяли внутренности от Lemm AT-72 поместили в кожух АТ-1500, основание от той же АТ-1500.
Катушка была полностью перемотана, и методом проб, замеров и переделок подогнана в диапазон с КСВ 1,1 и реактивной в 2-3 Ом.
Честно признаюсь что отматывали лишнее и перепаивали всего 2 раза, но имели в помощниках антенный анализатор! Что существенно облегчило нам подгон антенны.
В итоге вот что получилось

Фото самой катушки я не сфотографировал к сожалению.
Вот такой вот первый опыт по перемотке антенны!
Огромное спасибо за помощь Pilot

[Prof]

Отлично получилось, Пилоту респект за грамотную помощь.

ИМХО на будущее было бы неплохо выкладывать все грязные подробности - количество витков, диаметр провода и диаметр оправки (для тех, у кого такой антенны нет в руках, но кто хочет прикинуть применимость переделки для своей антенны), а также если штырь был ранее подрезан, то и его точную длину. Понятно, что подобрать количество витков можно только опытным путем, но очень полезно знать хотя бы приблизительное число.

[Pilot]

диаметр "оправки" - как бы стандартный для лемм антенн, "я так думаю" (с) в гибриде получилось 27,5 витков рядной намотки, длину полотна можно померять... но, что в 1500-й что в 72-й они одинаковые были - меряли прикладывая полотна друг к другу. Еще нюанс, строили под готовый кабель, уже лежащий в машинке, так что и витки как бы не совсем по "классике" (34 витка) оказались ... Т.е. настраивали в резонанс всю АФУ !

[Prof]

Спасибо за каммент! Я бы не догадался строить с кабелем, а делал бы по-старинке, как обычно бывает с однодиапазонными антеннами - сначала правильно (в смысле универсально - правильно ведь тогда, когда все работает, а не когда по какому-то правилу) сделать антенну, а потом искать возможность ее установить и заставить работать на конкретном месте. Т.е. сделал бы двойную работу.

[TISA]

В итоге вот что получилось

Фото самой катушки я не сфотографировал к сожалению.
Вот такой вот первый опыт по перемотке антенны!
Огромное спасибо за помощь Pilot

Если есть желание помотать еще,могу подогнать целое основание для катушки.

[Krash]

В итоге вот что получилось

Фото самой катушки я не сфотографировал к сожалению.
Вот такой вот первый опыт по перемотке антенны!
Огромное спасибо за помощь Pilot

Если есть желание помотать еще,могу подогнать целое основание для катушки.

Было бы в обще замечательно
Я как рас занимаюсь поисками катушечки чтоб и вторую антенну смотать

[TISA]

Было бы в обще замечательно
Я как рас занимаюсь поисками катушечки чтоб и вторую антенну смотать

Посмотрю,что есть,отпишусь.

[Krash]

Было бы в обще замечательно
Я как рас занимаюсь поисками катушечки чтоб и вторую антенну смотать

Посмотрю,что есть,отпишусь.

Буду весьма благодарен

[.::LIDER::.]

У меня нашлось кое-что лемовское, Креш подходит?

[TISA]

Посмотрю,что есть,отпишусь.

Есть от 1500 и от АТ-71 Lemm Magnum. Магнум подзакисший,нужно "отмачивать".
